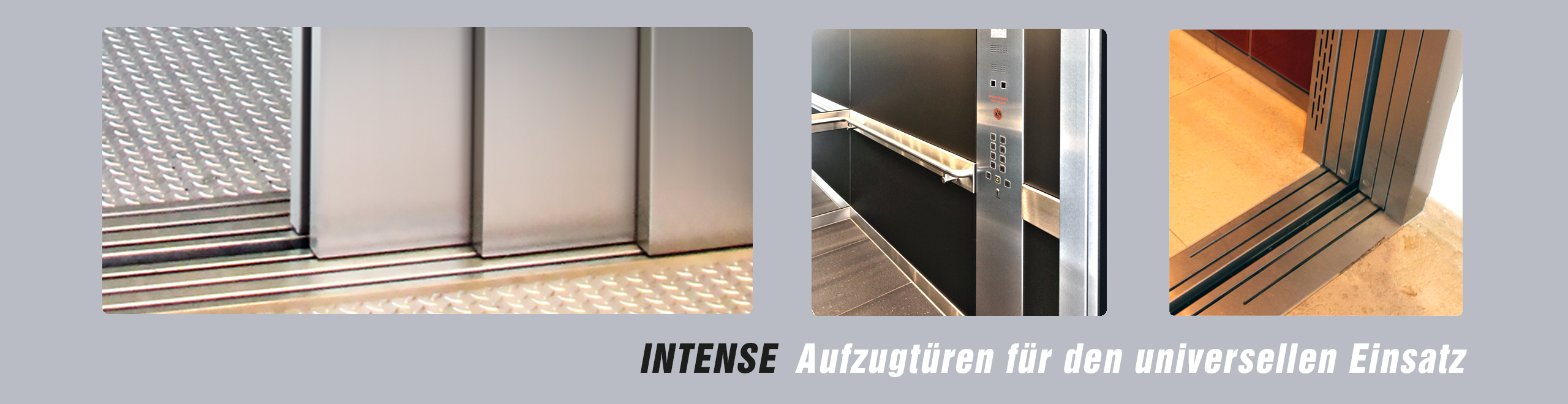

MEILLER INTENSE®

Die meisten Aufzuganlagen sind mit Schacht- und Kabinentüren aus Stahlblech ausgestattet, die je nach Kundenwunsch zusätzlich farbbehandelt oder mit Edelstahl belegt sind. MEILLER hat in seiner langjährigen Tradition immer auf hohe Qualitätsstandards geachtet und sich mit der Entwicklung hochwertiger Produkte vom Massenmarkt abgesetzt.

Als Spezialist für kundenspezifische Sonderlösungen bietet MEILLER seinen Kunden unter dem Produktnamen INTENSE® höchstmögliche Individualität.

Dabei ist es selbstverständlich, dass diese Aufzugtüren, je nach Ausführung, allen aktuellen Normen entsprechen, wie z. B. der EN 81-20/50, der EN 81-58, der EN 81-71, u. v. m. So stehen MEILLER Türen für eine optimale Verfügbarkeit im Dauereinsatz vor Ort.

Die große Produktvielfalt von INTENSE® in Verbindung mit verschiedensten Einbaumöglichkeiten (z.B. Schachtwandeinbau, Nischeneinbau, kompaktes Modernisierungskonzept) ist die Grundlage für individuelle kundenspezifische Anwendungslösungen.

Zahlreiche Ausführungsvarianten lassen keine Gestaltungswünsche offen, wie z. B. diverse Oberflächen oder Schwellenvarianten, die an die jeweilige Benutzerumgebung und den Einsatzort des Aufzugs angepasst sind.

Alle diese Merkmale stehen für eine schnelle und einfache Montage, geringen Wartungsaufwand, weniger Türstörungen und eine lange Nutzungsdauer von MEILLER Aufzugtüren. Und wenn es doch einmal notwendig wird, können die Komponenten einfach und schnell ausgetauscht werden.

Jetzt Produktanfrage stellen

Unsere Produkte

Abmessungen

Typ   Türausführung   Türbreite Türhöhe
TTS/TTK 25 S/K 2 R/L Einseitig öffnend 2-blättrig 700 - 1800 mm 2000 - 3500 mm
STS/STK 26 S/K 2 Z Zentral öffnend 2-blättrig 700 - 1800 mm 2000 - 3500 mm
TTS/TTK 31 S/K 3 R/L Einseitig öffnend 3-blättrig 700 - 1800 mm 2000 - 3500 mm
TTS/TTK 28 S/K 4 Z Zentral öffnend 4-blättrig 700 - 3200 mm 2000 - 3500 mm
TTS/TTK 32 S/K 6 Z Zentral öffnend 6-blättrig 1050 - 3500 mm 2000 - 3500 mm


Zwischengrößen und weitere Abmessungen auf Anfrage.
Weitere Informationen zum Abmessungsspektrum.

Jetzt Produktanfrage stellen

Qualitätsmerkmale

Türkämpfer

Geschlossenes Kastenprofil mit hohem Widerstandsmoment. Kämpfer über gesamte Laufschienenlänge schützt die Mechanik. Befestigungsmöglichkeiten über die gesamte Kämpferbreite. Formschlüssige Anbindung der Laufschienen seitlich.

Laufschiene

Lange Lebensdauer – Einsatz von verschleißfestem Stahl. Hohe Steifigkeit durch optimierte Bauteilgeometrie mit großem Widerstandsmoment in und 90° zur Laufrichtung. Hochwertige Lauffläche durch spezielles Präzisionsherstellungsverfahren. Geringes Abrollgeräusch aufgrund niedriger Flächenpressung zwischen Laufschiene und Laufrolle.

Schwellen

Aluminiumschwelle, Breite der Führungsnut für die untere Türblattführung nur 7 mm. Kontaktfläche für die Gleitstücke der unteren Türblattführung glatt und großflächig.

Verriegelung

Für hohe Lebensdauer, Festigkeit und Sicherheit: Verschleißarme Lagerung der bewegten Teile z. B. durch Wälz- oder Gleitlager. Optimale Krafteinleitung zwischen den Verriegelungselementen Hakenriegel und Gegenriegel (keine Hebelmomente). Bei mittig öffnenden Türen generell keine Verriegelung über das Umlenkseil, sondern über Hakenriegel, Gegenriegel und Riegelraste.

Türblatt/Türblattführung

MEILLER Blechtürblätter entsprechen je nach Ausführung den relevanten Normen. Die Türblätter werden über die gesamte Breite geführt.

Antrieb/Türsteuerung

Wartungsarme, drehzahlgeregelte Gleichstromantriebe im Kämpfer integriert. Leicht einstellbare Fahrkurven. Keine selbstständigen Türbewegungen ohne Befehl von der Aufzugsteuerung. Automatische Türbreitenermittlung, keine Endschalter notwendig, da automatische Erkennung der TÜR-AUF und TÜR-ZU Position. 7-Segment-Anzeige im Steuergerät.

Hänger

Für hohe Lebensdauer und Festigkeit: Verwendung hochwertiger Werkstoffe. Leicht austauschbare Verschleißteile (Laufrolle/Gegendruckrolle). Robuste Bauteilgeometrie als durchgehende Platine mit Aussteifungen besonders am voreilenden Türblatt. Für optimalen Formschluss zur Laufschiene: Pro Türblatthänger je zwei Laufrollen und Gegendruckrollen, die spielfrei an die Laufschiene angestellt werden. Anbindung der Türblätter an den Hänger mittels Augenschrauben für optimalen Formschluss und stufenlose Einstellbarkeit ohne Verstiften.

Zargenrahmen

Blechstärke mindestens 1,5 bis 2,5 mm. Schließgewichte verdeckt in der Zarge für dauerhafte und gleichförmige Schließkraft.

Wartungsfreundlichkeit

Alle Komponenten sind gut zugänglich und können schnell und einfach getauscht werden.

Lauf- und Gegendruckrolle

Hohe Lebensdauer durch Einsatz von: wartungsfreien Wälzlagern. Einsatz von Hochleistungskunststoffen, z. B. Gusspolyamiden. Geringes Abplattverhalten. Exakte Abstimmung zwischen der Laufrollen und Laufschienengeometrie bewirkt geringes Abrollgeräusch und lange Lebensdauer.

Mitnehmer

Komplettes Schließen der Schacht-Schiebetür und kontrolliertes Verriegeln des Hakenriegels (keine Restbewegung durch Schließfeder bzw. Schließgewicht), weil beide Mitnehmerwinkel nach dem Schließen der Fahrkorb-Schiebetür eine Relativbewegung zueinander ausführen. Lagerung der beweglichen Hebel und Mitnehmerwinkel durch hochwertige Wälzlager (z. B. Doppelrillenkugellager oder Nadellager). Hochwertige Werkstoffe für Mitnehmerwinkel und Hebelmechanismen (verzinkter Stahl, kein Aluminiumspritzguss oder Kunststoff). Mitnehmer mit mechanischer Fahrkorbtür- Verriegelung.
