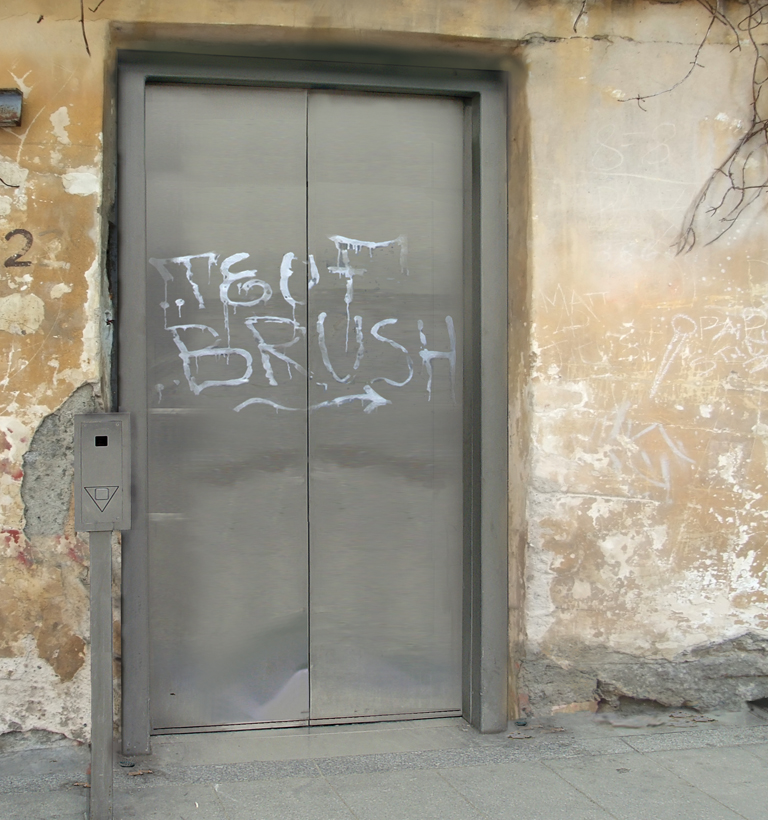

MEILLER CAT2® vandalensichere Türen entsprechen der EN 81-71, Kategorie 1 und 2 und werden generell und ohne Mehrpreis in ScooterGuard® - Ausführung geliefert.
MEILLER CAT2® vandalensichere Türen sind in zwei Versionen erhältlich:
S/K-2-R/L
Download Datenblätter
S/K-2-Z
Download Datenblätter
| Typ | Türausführung | Türbreite | Türhöhe | ||
|---|---|---|---|---|---|

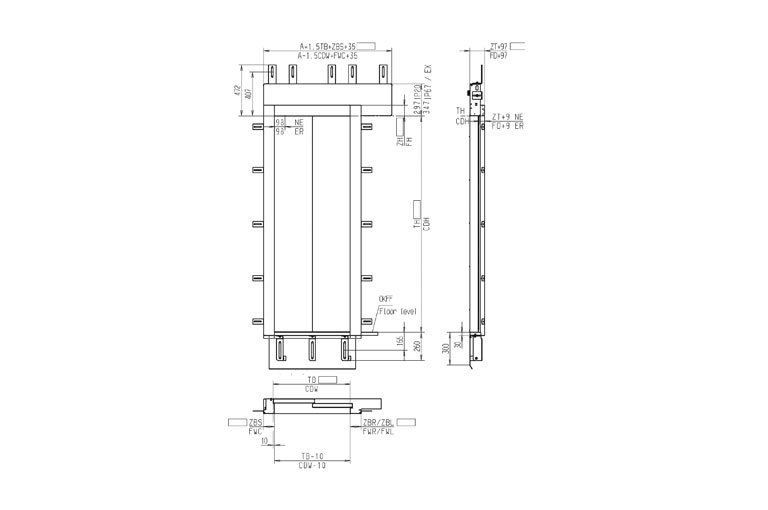

| TTS/TTK 25 | S/K 2 R/L | Einseitig öffnend | 2-blättrig | 700 - 1400 mm | 2000 - 2200 mm |

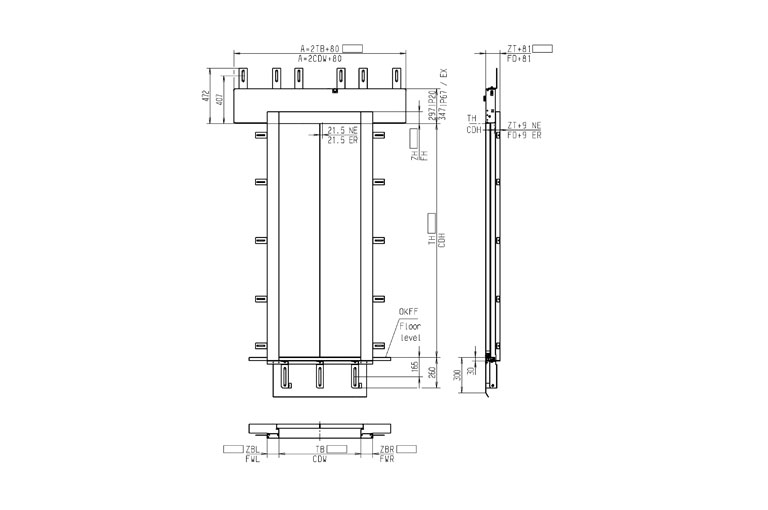

| STS/STK 26 | S/K 2 Z | Zentral öffnend | 2-blättrig | 700 - 1400 mm | 2000 - 2300 mm |

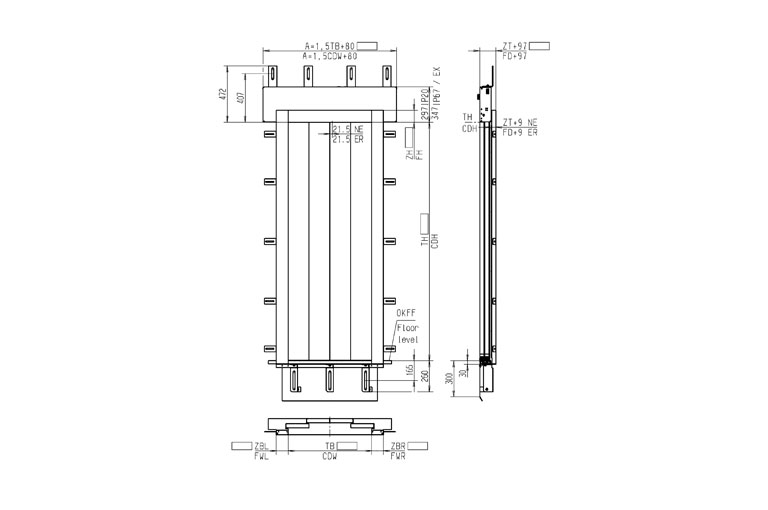

| TTS/TTK 28 | S/K 4 Z | Zentral öffnend | 4-blättrig | 1300 - 1800 mm | 2000 - 2300 mm |
Zwischengrößen und weitere Abmessungen auf Anfrage.
Weitere Informationen zum Abmessungsspektrum.
Die Türen sind generell mit einem 3 mm starken Kämpfer mit seitlichen Wangen aus Stahlblech mit Zink-Magnesium Beschichtung ausgestattet. Dadurch wird dieser sehr verwindungssteif und die Anbindung an die Schachtwand ist über die gesamte Türbreite möglich.
Lange Lebensdauer – Einsatz von verschleißfestem Stahl. Hohe Steifigkeit durch optimierte Bauteilgeometrie mit großem Widerstandsmoment in und 90° zur Laufrichtung. Hochwertige Lauffläche durch spezielles Präzisionsherstellungsverfahren. Geringes Abrollgeräusch aufgrund niedriger Flächenpressung zwischen Laufschiene und Laufrolle. Nachträgliche Austauschbarkeit möglich (Laufschiene als separate Komponente).
Breite der Führungsnut für die untere Türblattführung nur 7 mm oder komplett geschlossen (verdeckte untere Führung). Kontaktfläche für die Gleitstücke der unteren Türblattführung glatt und großflächig.
Für lange Lebensdauer, Festigkeit und Sicherheit: Verschleißarme Lagerung der bewegten Teile z. B. durch Wälz- oder Gleitlager. Optimale Krafteinleitung zwischen den Verriegelungselementen Hakenriegel und Gegenriegel (keine Hebelmomente). Bei mittig öffnenden Türen generell keine Verriegelung über das Umlenkseil, sondern über Hakenriegel,
Gegenriegel und Riegelraste.
Doppelwandig verstärkte Türblätter 1,5 mm mit verstärkter Aussteifung. Verstärkte untere Türblattführung stufenlos einstellbar.
Wartungsarme drehzahlgeregelte Gleichstromantriebe im Kämpfer integriert. Leicht einstellbare Fahrkurven. Keine selbstständigen Türbewegungen ohne Befehl von der Aufzugsteuerung. Automatische Türbreitenermittlung. Keine Endschalter notwendig, da automatische Erkennung der TÜR-AUF- und ZU-Position. 7-Segment-Anzeige im Steuergerät
Für lange Lebensdauer und Festigkeit: Verwendung hochwertiger Werkstoffe. Leicht austauschbare Verschleißteile (Laufrolle/Gegendruckrolle). Robuste Bauteilgeometrie als durchgehende Platine mit Aussteifungen und Verstärkungen am voreilenden Türblatt. Für optimalen Formschluss zur Laufschiene: Pro Türblatthänger je zwei Laufrollen und Gegendruckrollen, die spielfrei an die Laufschiene angestellt werden. Verstärkte Gegendruckrollen aus Stahl mit Bund am voreilenden Türblatt. Anbindung der Türblätter an den Hänger mittels verstärkten Augenschrauben für optimalen Formschluss und stufenlose Einstellbarkeit ohne Verstiften.
Blechstärke mindestens 2,0 mm. Schließgewichte verdeckt in der Zarge für dauerhafte und gleichförmige Schließkraft.
Alle Komponenten sind gut zugänglich, schnell und einfach austauschbar.
Lange Lebensdauer durch Einsatz von: Wartungsarmen Wälzlagern. Einsatz von Hochleistungskunststoffen, z. B. Gusspolyamiden. Geringes Abplattverhalten. Exakte Abstimmung zwischen der Laufrollen- und Laufschienengeometrie bewirkt geringes Abrollgeräusch und lange Lebensdauer.
Komplettes Schließen der Schacht-Schiebetür und kontrolliertes Verriegeln des Hakenriegels (keine Restbewegung durch Schließfeder bzw. Schließgewicht), weil beide Mitnehmerwinkel nach dem Schließen der Fahrkorb-Schiebetür eine Relativbewegung zueinander ausführen. Lagerung der beweglichen Hebel und Mitnehmerwinkel durch hochwertige Wälzlager (z. B. Doppelrillenkugellager oder Nadellager). Hochwertige Werkstoffe für Mitnehmerwinkel und Hebelmechanismen (verzinkter Stahl, kein Aluminiumspritzguss oder Kunststoff). Mitnehmer mit mechanischer Fahrkorbtür-Verriegelung.
